Bilans energetyczny budynku w audycie energetycznym

Bilans energetyczny budynku pozwala dokładnie określić, gdzie powstają największe straty ciepła i które elementy instalacji odpowiadają za nadmierne zużycie energii. Analiza obejmuje zarówno parametry przegród budowlanych, jak i sprawność systemów grzewczych, wentylacyjnych oraz lokalnych źródeł ciepła. Wyniki bilansu stanowią podstawę do oceny opłacalności planowanych prac termomodernizacyjnych i wyliczenia przyszłych oszczędności.

Kompleksowa ocena efektywności energetycznej obiektu budowlanego opiera się na rygorystycznych fundamentach analitycznych. Osią każdego rzetelnie przygotowanego opracowania jest bilans energetyczny, nazywany również bilansem cieplnym. To właśnie to narzędzie obliczeniowe pozwala zdiagnozować aktualny stan techniczny, zidentyfikować obszary największych strat oraz określić racjonalne możliwości redukcji kosztów. Sporządzenie szczegółowego zestawienia przepływów energii determinuje ostateczny kształt planowanego przedsięwzięcia termomodernizacyjnego, wyznaczając kierunek dla optymalizacji nakładów rynkowych i kosztowych planowanej inwestycji.

Szczegółowa analiza strat i zysków ciepła

Aby trafnie określić zużycie energii w warunkach standardowego sezonu grzewczego, niezbędne jest stworzenie wnikliwego bilansu strat i zysków ciepła. Procedura ta polega na drobiazgowym rozliczeniu ubytków energii przez poszczególne przegrody budowlane. Ocenie podlegają ściany zewnętrzne, dachy, stropodachy, stropy nad nieogrzewanymi piwnicami, a także pełna stolarka okienna i drzwiowa. Równolegle kwantyfikowane są straty wynikające z funkcjonowania systemu wentylacji, w tym wentylacji naturalnej oraz mechanicznej nawiewno-wywiewnej.

Zestawienie to uzupełnia się o szczegółową charakterystykę samego systemu grzewczego, analizując jego sprawność całkowitą. Składają się na nią sprawności cząstkowe: wytwarzania, przesyłania, regulacji oraz finalnego wykorzystania ciepła. To wielowymiarowe zestawienie tworzy matematyczny model budynku, który staje się poziomem odniesienia dla wszelkich proponowanych ulepszeń. Rzetelnie przygotowany model obnaża najsłabsze ogniwa infrastruktury, precyzyjnie wskazując, gdzie ucieka kapitał eksploatacyjny.

Weryfikacja obliczeń z rzeczywistym zużyciem

Każdy teoretyczny model fizyki budowli wymaga bezwzględnego zderzenia z rzeczywistością. Dlatego istotnym krokiem w tworzeniu bilansu jest weryfikacja przyjętych parametrów obliczeniowych. Zmierzone zużycie ciepła na ogrzewanie z poprzednich lat poddaje się specjalistycznemu przeliczeniu na warunki sezonu standardowego. Działanie to służy bezpośrednio do walidacji przyjętych składowych danych obliczeniowych bilansu ciepła.

Jeżeli wyliczone wartości zapotrzebowania znacząco odbiegają od skorygowanych danych historycznych, model matematyczny musi zostać zaadaptowany do realiów. Wymusza to często konieczność wykonania dodatkowych pomiarów, odkrywek czy rewizji założeń dotyczących faktycznego stanu technicznego materiałów izolacyjnych i urządzeń grzewczych. Tylko w ten sposób inwestor zyskuje pewność, że planowane nakłady kosztowe zostaną oparte na realnych, twardych fundamentach.

Bilans ciepła dla lokalnego źródła i sieci przesyłowej

Szczególnym przypadkiem, wymagającym jeszcze głębszej analityki, jest sporządzanie bilansu dla lokalnego źródła ciepła, zlokalizowanego poza zaopatrywanym budynkiem lub obsługującego większą liczbę obiektów. W takiej sytuacji bilans cieplny sporządza się, uwzględniając złożoną prognozę zapotrzebowania na moc cieplną oraz ciepło.

Prognoza ta bazuje na skwantyfikowanym zapotrzebowaniu odbiorców końcowych, które wyznacza się indywidualnie dla każdego zasilanego budynku. Dodatkowo bilans ten musi włączać straty przesyłania energii w lokalnej sieci ciepłowniczej oraz potrzeby własne źródła, na przykład na cele ogrzewania i przygotowania ciepłej wody użytkowej dla samej infrastruktury kotłowni. Stosunek ilości wyprodukowanego ciepła do energii pierwotnej (rozumianej jako energia chemiczna spalonego paliwa) wyznacza ostateczną sprawność eksploatacyjną źródła.

Tabela 1. Bilans ciepła dla lokalnego źródła i sieci przesyłowej

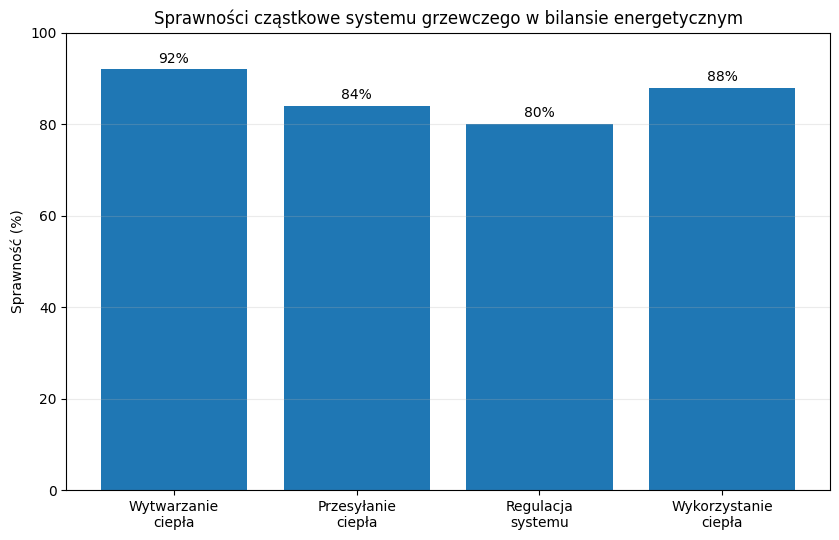

Wykres przedstawia sprawności cząstkowe systemu grzewczego uwzględniane podczas sporządzania bilansu energetycznego budynku. Najwyższą efektywnością charakteryzuje się etap wytwarzania ciepła, który osiąga poziom około 92%. Oznacza to, że nowoczesne źródła ciepła potrafią bardzo skutecznie przekształcać energię paliwa w energię użytkową wykorzystywaną do ogrzewania budynku. Niższą sprawność osiąga przesyłanie ciepła w obrębie instalacji. Straty na tym etapie wynikają przede wszystkim z niedostatecznej izolacji przewodów, strat na pionach instalacyjnych oraz nieefektywnej pracy układów dystrybucyjnych. Jeszcze niższy poziom widoczny jest w obszarze regulacji systemu grzewczego. W praktyce oznacza to, że brak nowoczesnej automatyki pogodowej, niewłaściwe sterowanie temperaturą lub nieefektywna regulacja obniżają końcową efektywność energetyczną całego obiektu.
Wysoka sprawność wykorzystania ciepła pokazuje natomiast, że energia dostarczana do pomieszczeń jest stosunkowo dobrze zagospodarowywana przez odbiorniki końcowe. Z punktu widzenia inwestora wykres jasno pokazuje, że poprawa efektywności energetycznej nie powinna ograniczać się wyłącznie do wymiany źródła ciepła. Bardzo duży potencjał oszczędności znajduje się również w modernizacji instalacji przesyłowych oraz systemów automatyki i regulacji, które mają bezpośredni wpływ na końcowe zużycie energii i wysokość kosztów eksploatacyjnych budynku.

Wycena nakładów a optymalizacja wskaźników ekonomicznych

Rozliczenie nakładów rynkowych i kosztowych jest nierozerwalnie i bezpośrednio związane z wynikami bilansu energetycznego. Zmiana parametrów fizycznych – na przykład radykalne obniżenie współczynnika przenikania ciepła przegrody czy zastosowanie zaawansowanej automatyki – wpływa wprost na obniżenie obliczeniowego zużycia energii. Wygenerowane w ten sposób oszczędności są następnie twardo konfrontowane z planowanymi kosztami inwestycji.

Obliczenie oszczędności polega na wyznaczeniu różnicy w opłatach za ogrzewanie przed i po zrealizowaniu konkretnego usprawnienia, z uwzględnieniem stałych i zmiennych opłat za przesył, dystrybucję energii oraz abonament. Te urealnione zyski zestawia się z nakładami finansowymi ujętymi w kosztorysach inwestorskich, wyliczając strategiczny wskaźnik SPBT (prosty czas zwrotu nakładów). Im precyzyjniej sporządzony bilans cieplny, tym mniejsze jest ryzyko błędu w szacowaniu rynkowej rentowności danego wariantu modernizacyjnego.

Podsumowanie

Bilans energetyczny stanowi absolutny rdzeń analityczny, na którym opiera się racjonalne planowanie i wymiarowanie każdej inwestycji termomodernizacyjnej. Poprzez szczegółową, matematyczną identyfikację strat i zysków ciepła, pozwala on na postawienie rzetelnej, pozbawionej domysłów diagnozy technicznej obiektu. Konfrontacja tych danych z rzeczywistym zużyciem oraz rynkowymi kosztami nowoczesnych technologii budowlanych umożliwia ekspertom wyłonienie działań o bezapelacyjnie najwyższej stopie zwrotu. Bez precyzyjnie wykonanego bilansu, prawidłowe, zyskowne rozliczenie planowanych nakładów kapitałowych oraz długoterminowe zabezpieczenie płynności finansowej projektu byłoby niemożliwe.
